防腐蝕泵管道阻力對揚程影響損失

作者：防腐泵來源：防腐泵發布時間：2020-05-19

防腐泵在使用中，管道，閥門，彎頭等是防腐泵安裝比不可少的，這些設備的配置對揚程會造成一定的損失，那么這些揚程損失怎么計算合理呢？管道是一種固體物，水是容易流動的物質，如果管道內的水是流動的，必定有一部分能量轉化為熱能而“消滅”，也就是丟失了一部分水壓（或稱揚程），這是客觀事物的反映，是水流運動的必然規律。通常，我們將這種能量轉變的現象，稱之為能量損失（或稱水力損失、損失揚程）。

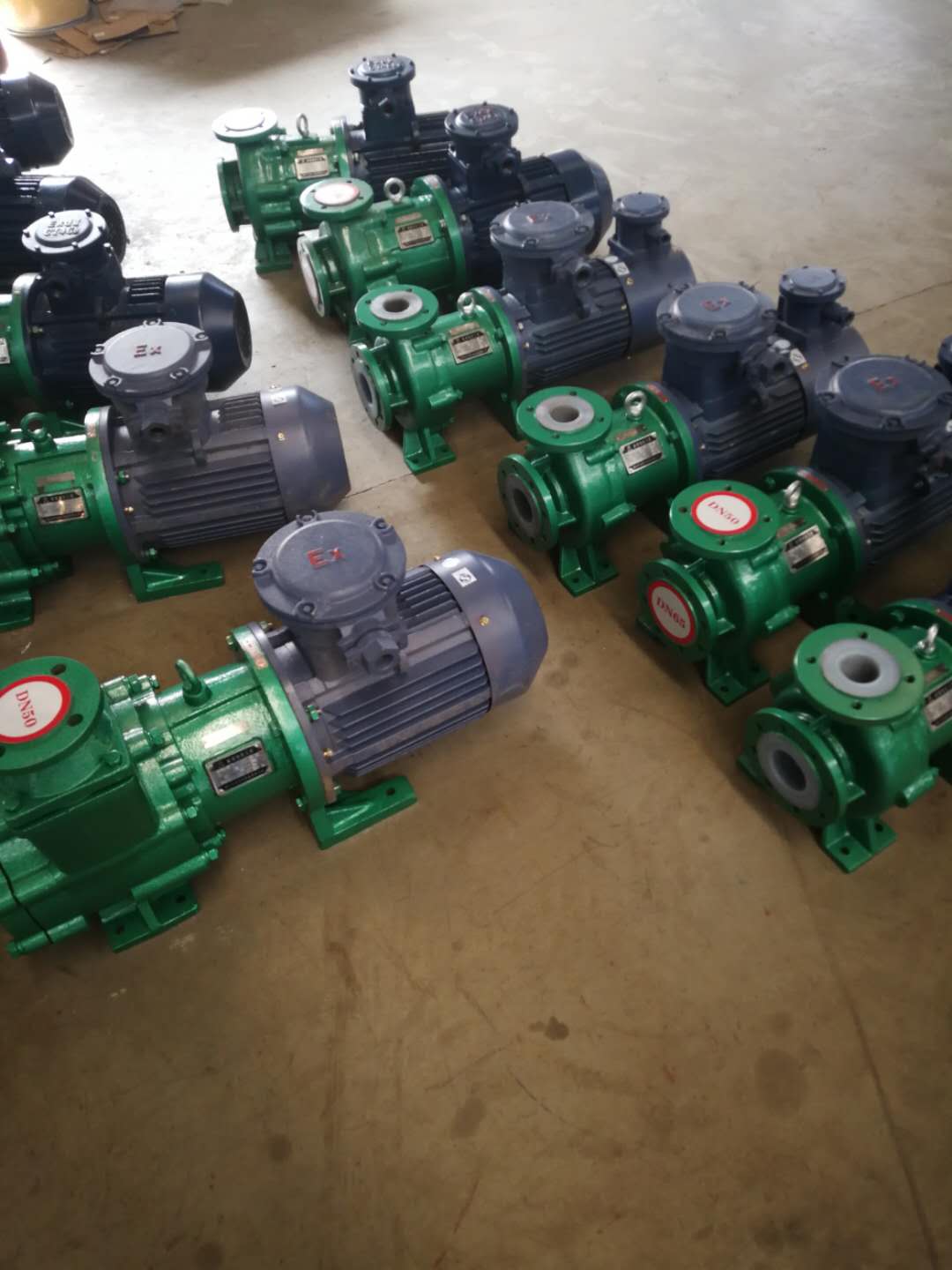

防腐泵

一、管道阻力對揚程的影響有多大？
有些用戶經過測量，雖然蓄水池或水塔到水源水面的垂直距離還略小于水泵揚程，但還是提水量小或提不上水。其原因常是管道太長、水管彎道多，水流在管道中阻力損失過大。一般情況下90度彎管比120度彎管阻力大，每一90度彎管揚程損失約0.5-1米，每20米管道的阻力可使揚程損失約1米。此外，有部分用戶還隨意更改水泵進、出管的管徑，這些對揚程也有一定的影響。那，管道阻力對揚程的影響究竟有多大呢？
二、你是否清楚管道水流產生水力損失的原因？
1、是管壁粗糙的阻滯作用。
2、是水流各流層間的相對運動。
3、是管件內水流局部急劇變化形成的漩渦。管路（網）水力損失由沿程和局部兩部分組成。在工程上，我們必須要計算知道它的數量多少，才能正確地選用水泵，確定所需要的水泵揚程。
管路沿程損失是發生在水流的全部流程上的摩擦阻力，它與管壁粗糙度、管長、管徑、流速等有關，根據水力學原理，可以建立它的關系式。
局部損失的大小與流過管道配件處的水流速度平方值成正比，同時，也與配件的形狀和數量有關。配件斷面形狀變化大，數量多，則局部損失就愈大。當管路布置方案確定以后，一般都要經過計算方法求得管路損失揚程，然后確定水泵站的設計揚程，才能進行水泵選型。但是計算程序比較復雜，為了簡便起見，計算資料可以編制成表格，以便查表求得。另外，也可以進行粗略估算:損失揚程相當于實際地形揚水高度（測量得知）30%~50%，管徑小、管路短取大值;管徑大、管路長取小值。
沿程損失與管壁粗糙度有關的沿程摩擦系數成正比關系，不同的管材其粗糙度不同，鑄鐵管比較粗糙，沿程摩擦系數就大些；塑料管比較光滑，沿程摩擦系數就小些。與管子長度成正比關系；與管徑成反比關系，就是說，當流量一定時，管徑小、流速快，則沿程損失大；還與流速的平方值成正比關系。當然計算比較繁瑣，簡單的方法可以估算。
　　管路局部損失是水流在管道中流過底閥、閥門、彎頭、異徑管等配件過程中，由于局部裝置使流型變化；流速方向和大小都改變，而且在流動中出現漩渦，使水流互相碰撞、沖擊。這種局部阻力而引起的水力損失叫做局部損失。
可利用現有軟件, 計算出管路沿程損失和管路局部損失, 如義維開發的的選型軟件系統, 以方便計算。
4、液體在直管中流動時的壓力損失
液體在直管中流動時的壓力損失是由液體流動時的摩擦引起的，稱之為沿程壓力損失，它主要取決于管路的長度、內徑、液體的流速和粘度等。液體的流態不同，沿程壓力損失也不同。液體在圓管中層流流動在液壓傳動中為常見，因此，在設計液壓系統時，常希望管道中的液流保持層流流動的狀態。
